PCIスロット付きIntel® LGA1700 B760, H610マザーボード一覧【Intel】

※当サイトではアフィリエイト広告を利用しています。またはプロモーション記事が含まれている場合があります

B760M D3H DDR4

Image via GIGABYTE

2020年2月にPCIスロット付きマザーボードの紹介記事を上梓いたしましたが、本稿執筆時点(2023年10月)で販売されているものは無くなってしまいました。

情報更新の意味もありつつ、PT1 / PT2ユーザーの皆様へ改めてPCIスロット付きマザーボードを紹介いたします。

とはいえ中古で出回る可能性もあります。ソケットAM4ユーザーならずとも過去記事も併せてチェックをお願いいたします。

taxtax.hatenablog.jp

GIGABYTE B760M D3H DDR4

PCIスロット数

PCIスロット1本

日本国内ではTSUKUMO(ツクモ)だけで販売されているIntel 第13世代/第12世代 Coreシリーズ対応(メモリはDDR4のみ対応)のマイクロATXマザーボードです。外観やスペックを見てもミドルレンジ然としています。

PT1もしくはPT2を使い裏で録画したりTV視聴しつつもPCとして普段使いしたい、という運用方法にも向いているマザーボードともいえるでしょうか。ローエンド~ミドルローレンジのdGPU(グラボ)を載せて軽いゲームを遊ぶ、といった用途にも最適。

GIGABYTE B760M D3H DDR4 ※ツクモ限定モデル

GIGABYTE B760M D3H DDR4 メーカーURL

www.gigabyte.com

GIGABYTE B760M D3H DDR4 簡易スペック表

  • 対応CPU:Intel 第13世代Coreシリーズ / 第12世代Coreシリーズ
  • チップセット:B760
  • 対応メモリ:4 x DDR4 最大5333(O.C.)、128GBまで
  • メモリスロット数:4
  • ストレージ:1x M.2(type 22110/2280 PCIe 4.0 x4/x2)、1x M.2(type 2280 PCIe 4.0 x4/x2)、4x SATA 6Gb/s
  • LAN:Intel® 2.5GbE
  • 拡張スロット:1x PCIe x16(PCIe 4.0)、1x PCIe x16(PCIe 3.0)、1x PCIe x1(PCIe 3.0)、1x PCI
  • USB:1x USB 3.2 Gen 2 Type-C®、1x USB 3.2 Gen 2 Type-A、2x USB 3.2 Gen 1 Type-A、2x USB 3.2 Gen 1(internal header)、2x USB 2.0(BP)、4x USB 2.0(internal header)
  • オーディオ:Realtek®
  • バックパネルI/O:1x PS/2、1x USB Type-C®(USB 3.2 Gen 2)、1x USB 3.2 Gen 2 Type-A、2x USB 3.2 Gen 1 Type-A、2x USB 2.0、1x D-Sub、1x HDMI、2x DisplayPorts、1x RJ-45、6x audio jacks

B760M D3H DDR4 バックパネルI/O

B760M D3H DDR4 バックパネルI/O

詳細はメーカーURLを必ずご確認ください。

また、メーカーサイトで掲載されている対応CPUリストメモリサポートリストも併せてご確認ください。

「B760M D3H DDR4」という型式のとおりDDR5は未対応でDDR4のみ対応。導入時、組み合わせに不安があるようならTSUKUMO(ツクモ)の店員さんに直接相談してみましょう。

GIGABYTE B760M D3H DDR4を新規で導入する場合、Core i3もしくは今後の拡張性を考えてCore i5辺りのCPUを奢ってもよいかもしれません。

PT1 / PT2で録画をためておくHDDを便利に使うため、ホットスワップベイ5インチベイがあるPCケースを選んでも面白いです。

https://www.silverstonetek.com/upload/detail/pro_20220826061006_0.jpg

SilverStone シルバーストーン FARA 311 SST-FA311-B|ツクモ公式通販サイト



https://m.media-amazon.com/images/I/61lYlh5dyaL._AC_SL1500_.jpg

Silver Stone CS351 ホットスワップ 小型NAS 向け M-ATX対応 PCケース SST-CS351 /国内正規流通品



https://m.media-amazon.com/images/I/61Zl2e8cuQL._AC_SL1500_.jpg

StarTech.com 5インチベイ内蔵型ハードディスクリムーバルケース トレイ/ケース不要 3.5インチSATA HDD専用モバイルラック ホットスワップ/プラグプレイ HSB100SATBK

ASUS PRO H610M-C D4-CSM

PCIスロット数

PCIスロット1本

自作PC前提での目線ではシンプルすぎるマザーボードですが、メーカーサイトに記載があるように本来はセキュリティ、信頼性、管理性、保守性を高めたビジネス向けのマザーボードです。

とはいえ、コンシューマ向けで使う(本稿の主旨であるPT1もしくはPT2利用シーン)にあたり不足はありませんし、シンプルであるがゆえに長時間視聴用PC・長期間運用の録画PCという使い方にも向いているでしょう。

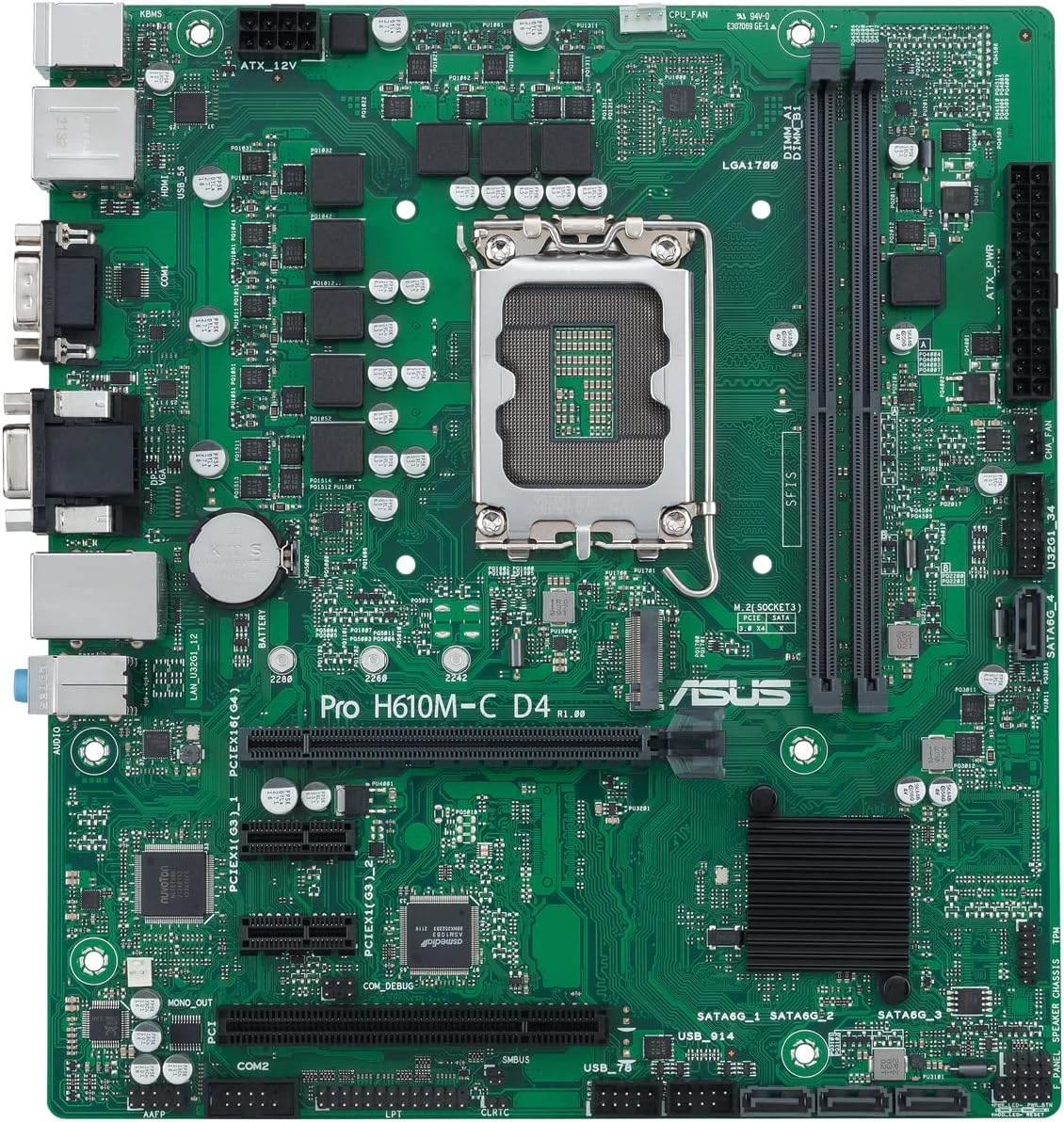

ASUS PRO H610M-C D4-CSM
ASUS PRO H610M-C D4-CSM/国内正規流通品

ASUS PRO H610M-C D4-CSM メーカーURL

www.asus.com

ASUS PRO H610M-C D4-CSM 簡易スペック表

  • 対応CPU:Intel 第13世代Coreシリーズ / 第12世代Coreシリーズ
  • チップセット:H610
  • 対応メモリ:2x DDR4 最大5333(O.C.)、64GBまで
  • メモリスロット数:2
  • ストレージ:1x M.2(type 2280/2260/2242 PCIe 3.0 x4)、4x SATA 6Gb/s
  • LAN:Intel® 1GbE
  • 拡張スロット:1x PCIe x16(PCIe 4.0)、2x PCIe x1(PCIe 3.0)、1x PCI
  • USB:2x USB 3.2 Gen 1 Type-A、1x USB 3.2 Gen 1(internal header)、2x USB 2.0、4x USB 2.0(internal header)
  • オーディオ:Realtek®
  • バックパネルI/O:2x USB 3.2 Gen 1 Type-A、2x USB 2.0、1x D-Sub、1x HDMI、1x DisplayPorts、1x RJ-45、3x audio jacks、1x COMポート、1x PS/2 Keyboard (purple)、1x PS/2 Mouse (green)

ASUS Pro H610M-C D4-CSM バックパネルI/O

ASUS Pro H610M-C D4-CSM バックパネルI/O

詳細はメーカーURLを必ずご確認ください。

また、メーカーサイトで掲載されている対応CPUリストも併せてご確認ください。



マザーボード的にはシンプルなASUS PRO H610M-C D4-CSMと組み合わせるCPUならば、Pentium GoldCeleronがよいかもしれません。

Pentium Gold G7400は、2コア4スレッド、ベースクロック3.7GHz、TDP 46W、内蔵GPUIntel UHD Graphics 710というスペックです。

Celeron G6900は、2コア、ベースクロック3.4GHz、TDP 46W、内蔵GPUIntel UHD Graphics 710というスペックです。

ASUS PRO H610M-C D4-CSMは録画サーバー運用として割り切ってNASを導入してもいいかもしません。

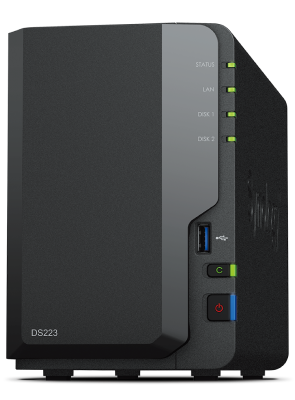

Synology DiskStation DS223
Synology シノロジー DiskStation DS223 [NASケース・NASキット(HDD無し) / 2ベイ / 1GbE 対応 / Value シリーズ / 国内正規代理店品]|ツクモ公式通販サイト



QNAP TS-133
QNAP キューナップ TS-133 [NASケース・NASキット(HDD無し) / 1ベイ / 1GbE 対応 / TS-x33 シリーズ / 国内正規代理店品]|ツクモ公式通販サイト



ライザーカードという選択肢もありますが、違う記事でご紹介したいと思います。
